江蘇常州6000立方中航鋰電池工業防爆冷庫工程建造方案

發布時間：2023-06-06 18:06

作者：浩爽制冷

來源：浩爽制冷

工程類別：鋰電池工業防爆冷庫工程

工程周期：50天

合作年份：2022年

驗收日期：2022年9月

項目需求：中國電子系統工程第三建設有限公司（簡稱中電三公司）作為項目總承包，冷庫安裝設計部分指定我司上海浩爽實業有限公司承建。雙方達成一致合作。項目總?cè)莘e約6000個立方左右的工業防爆型冷庫、項目地點：江蘇常州、工程周期共50天，2022年3月份已全部完工，項目驗收合格，正在使用中。

方案概況：

（1）冷庫保溫五面體*3座、冷藏庫1~3庫溫均為0~10度，

（2）三座冷庫建造：墻壁、頂板和包柱采用聚氨酯保溫板，雙面彩鋼板0.5mm厚，寬筋。密度：40±2Kg/m³，PIR/B1級阻燃。冷庫1地面保溫：采用B2級阻燃擠塑板XPS，100mm厚擠塑板50mm二層交叉錯縫鋪設，庫內面積432m²。

（3）冷庫門：冷庫共計6扇雙面彩鋼冷庫掃地門、配備防爆風幕機，尺寸：2200mm，扇葉采用鋁制品，防止扇葉摩擦時產生火花。庫門均含門框加熱絲，防爆等級ExdⅡBT4。三扇冷庫門：兩扇雙開手拉鋁框掃地門，雙面彩鋼板0.5mm厚。

（4）機組共計6臺：每個冷庫各采用兩臺風冷箱式機組（非防爆，風化霜），艾默生ZB190KQE（25p）谷輪壓縮機，R404a冷媒，每臺機組拖兩臺冷風機（一用一備）。

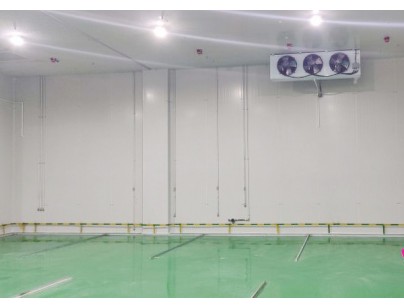

（5）冷風機：每個冷庫內采用四臺改裝工業型高效冷風機，化霜形式采用風化霜型，電機及接線盒防爆等級ExdⅡBT4，每臺機組拖兩臺冷風機（兩用兩備）。備注：冷風機電機扇葉采用鋁制品或尼龍型，防止摩擦時產生火花，冷風機吊裝絲桿斷冷橋，防止結露

（6）電控系統：冷藏庫1~3共用一套冷庫控制柜（非防爆、室外防雨型）冷庫專用西門子PLC電控+備用機械式備用溫控器，配備6套高精度防爆溫度就地顯示儀（每庫門口安裝一套）、電控箱含溫度防爆探頭9個（每庫三個溫度控制探頭、化霜探頭諾干、風化霜）、一用一備，故障自動切換，自動輪值交替工作、系統設有缺相保護、相序保護、電流保護、冷庫超溫報警、制冷設備故障報警、傳感器故障檢測等功能、實時記錄等功能；能實現手機短信報警、現場聲光報警、溫度數據記錄、曲線顯示、查詢、報警記錄查詢、現場急停按鈕。配置備用控制器，預留TCP/IP通訊端口。

控制系統可就地操作，也可通過遠程監控平臺實現遠程控制、監控。

其它：冷庫專用防爆LED燈具54套，防腐、防潮、防爆，防爆等級ExdⅡBT4；防爆聲光報警燈及防爆開關共6套防爆等級ExdⅡBT4（每個庫門內側安裝一套，防止人員誤鎖在庫內。防爆庫內標志燈（安全出口指示燈）6套（每扇門內部上方安裝一套），防爆等級ExdⅡBT4。

設計特點：環保型氟利昂制冷,防爆等級ExdⅡBT4

客戶簡介：中國電子系統工程第三建設有限公司（簡稱中電三公司）,始建于1953年，是新中國成立后最早從事國家重點工程建設的施工企業之一，建設部核定為國家壹級施工企業。

本文關鍵詞：鋰電池冷庫,新能源電池冷庫,防爆冷庫,工業冷庫
